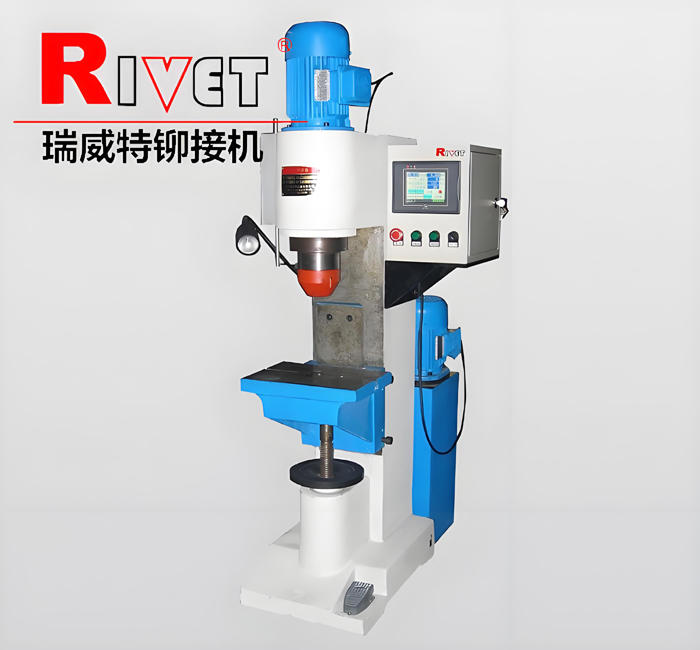

JM16-PLC(數控徑向鉚接機）

機器特點：

■設備加裝光柵尺，PLC控制，快進、工進功能。

■通過觸摸屏設置鉚接參數（鉚接時間、鉚接行程、顯示記數等）。

■鉚頭位置控制使用光柵尺。

■控制系統/電器控制元件使用DC24V。

■生產節拍5-8秒（不含輔助時間）。

■鉚接直徑Φ16mm

  設備性能：穩定、安全、滿足鉚接工藝要求，鉚頭無自轉現象，主軸中心線同軸度允差值為0.15mm,主軸中心線對工作臺平面允差為0.2mm/100mm。

技術參數：

▲鉚接鉚釘直徑范圍              Φ3mm-Φ16mm

▲鉚接壓力                    34Kn

▲允許輸出壓力                  2.5MPa

▲活塞行程                     30mm

▲鉚頭到工作臺距離               200mm

▲工作臺升降量                  200mm

▲工作臺中心定位孔直徑            Φ26mm

▲喉深                       195mm

▲鉚頭伸出長度                  標準62mm

▲工作臺尺寸                    350mm×250mm

▲功耗                         2.2Kw

▲油泵電機轉向                   順時針（俯視）

▲外形尺寸                     850mm×600mm×1650mm

▲機床凈重                     570Kg

▲PLC                                                                  三菱

▲液晶觸摸屏                   歐姆龍
