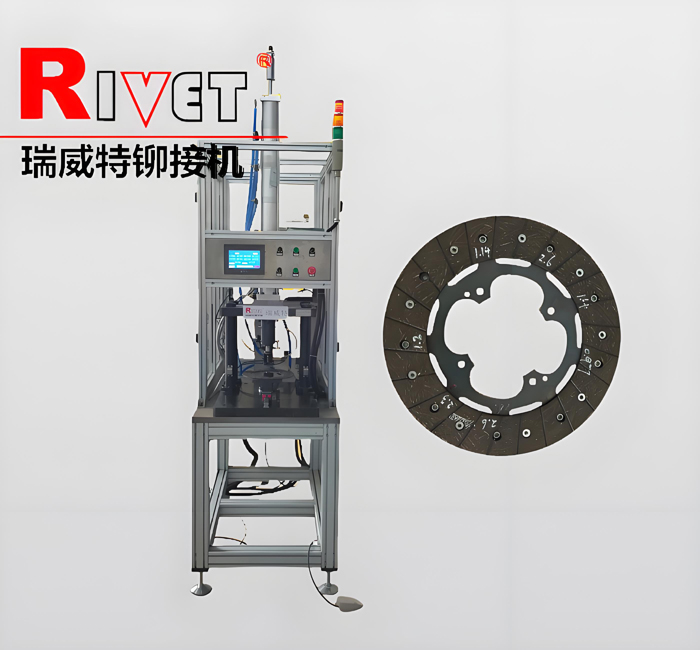

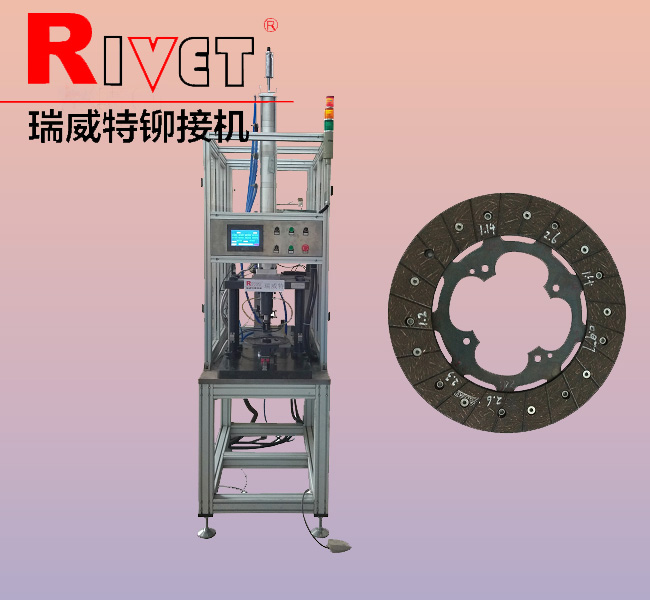

ZCM-PLC 離合器片鉚接機（自動送料鉚接機）

   本設備用于汽車離合器片的鉚接。操作人員將工件組裝后放入定位下導向桿中，踩下腳踏開關，鉚釘自動送入鉚釘孔中進行鉚接，整個動作由PLC控制，鉚釘動力由氣動實現，其它動作由振動盤及氣動執行元件完成。

加工范圍及要求：

1.鉚接的產品為從動盤波形片與摩擦片。

2.從動盤總成的外徑尺寸范圍為Φ228mm~Φ430mm。

3. 從動盤摩擦片與波形片鉚接孔分度圓直徑為Φ196mm~Φ370mm。

4. 波形片鉚接孔直徑5.2mm（0-0.15mm）;摩擦片鉚接孔直徑5.2mm(0-0.2):

5. 當從動盤總成摩擦片正反兩面鉚接為18個鉚釘時，鉚接總節拍少于55秒。

6. 鉚后翻邊均勻且不歪斜，用0.05mm厚塞尺檢查鉚釘翻邊無間隙。

7. 鉚接扭力計檢測10件從動盤總成（共計180個鉚釘）扭力均在1-1.75N.m范圍內。

設備要求：

1.設備操作界面為中文。

2.上鉚頭中心導桿使用彈簧復位。

3.下鉚頭中心導桿使用氣動伸出，導桿壓力大小通過氣壓閥調節。

4.下鉚頭中心導桿的氣動壓力大于上鉚頭彈簧壓力。

5.上下鉚頭使用壽命不少于5萬次。

6.當設備發生故障時能夠自動停機，并有聲光報警。

7.設備主氣缸使用**調壓閥調接氣缸壓力，斷氣狀態下，氣缸頭能夠保持原

  位且不脫落。

8.設備主潤滑部位增加自動黃油加注，如果手動潤滑點則需有標記。

9.設備電源開關帶鎖，當關閉電源時可以鎖住。

10.急停按鈕帶自鎖功能，蘑菇頭為紅色，啟動按鈕為綠色。

設備操作流程：

1.開機，執行元件在原位，振動料盤通過鉚釘檢測開關的信號決定是否啟動。

2.人工上料，離合器片提供接觸開關檢測有無料，防止誤操作，踩下腳踏開關

3.鉚接氣缸下降，穿釘，鉚接，擺動料道分隔料一次。

4.鉚接氣缸上升至原位，固定料道分隔料一次。

5.返回執行下次操作。
